方形逆流式玻璃鋼冷卻塔

　　　　　　　　　　　　　　　　　　　　　三、方形逆流式玻璃鋼冷卻塔

說明
    設計參數：工業塔為：空氣濕球溫度τ=28℃，進塔水溫t1=42℃，出塔水溫t2=32℃；民用塔（低溫塔）τ=28℃，t1=37℃，t2=32℃。
冷卻塔代號意義如下：
以水溫降分：
    1、低溫降，設計水溫降5℃（低噪聲的代碼前以D表示，超低噪聲的以CD表示）；
    2、中、高溫降，水溫降10~25℃，代碼前以G表示；
以冷卻塔組成分：
    1、無水盤的（代碼最后以L表示）；
    2、淺水盤的（代碼最后以DP表示）；
    3、深水盤的（代碼最后以GP表示），深水盤的有效存水深度400mm，如要求加大水深，訂貨時須提出。
代碼中FN表示鋼結構方形逆流塔式。
    代碼中的數字表示冷卻塔的規格，以即設計工況下單臺冷卻塔冷卻水量，單位為m3/(立面及基礎圖所示的為二臺塔，實用可單排多臺或雙排多臺)。
選型及使用
    選型時需知冷卻水量Q和進塔水溫t1，出塔水溫t2，空氣濕球溫度τ，按本說明的熱力性能曲線定塔的規格。如超出熱力性能曲線范圍可將數據提供給我廠計算決定。
    冷卻塔的材料可耐-50℃低溫，但對于最冷月平均氣溫低于-10℃的地區訂貨時應說明，以便采取防結冰措施，冷卻塔造價需增加。
    循環水的濁度不大于50mg/l，短期不大于100mg/l。不宜含有油污和機械性雜質。必要時需采取消藻及水質穩定措施。
    冷卻塔的基礎所承載荷見"基礎埋板及荷載表"。
    冷卻塔的進出水管方向可按90°、180°、270°旋轉。
    布水系統是按名義水量設計的，如實際水量與名義水量相差±15%以上，訂貨時應說明，以便修改設計。
    冷卻塔進水溫度不超過60℃，如超過60℃訂貨時應說明。
    風機葉片安裝角度可調，但要保證角度一致且電機的電流不超過電機的額定電流。風機可短時低速倒轉以消冰。
    當用冷卻塔的水盤作水池時須另安裝"自動給水管"、"急速給水管"、"排污管"、"溢水管"，訂貨時須特別提出，冷卻塔報價不包括這部份價格。
    冷卻塔零部件在存放運輸過程中，其上不得壓重物，不得曝曬，且注意防火。冷卻塔安裝、運輸、維修過程中不得運用電、氣焊等明火，附近不得燃放爆竹焰火。如有阻燃要求，訂貨時應提出。

（一）、高中低溫降方形逆流式玻璃鋼冷卻塔

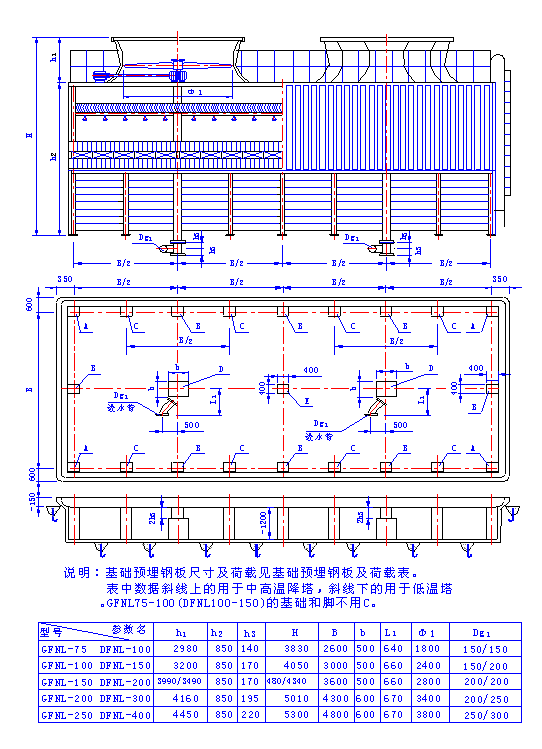

    1、GFNL-75~250、DFNL100~400立面及基礎圖

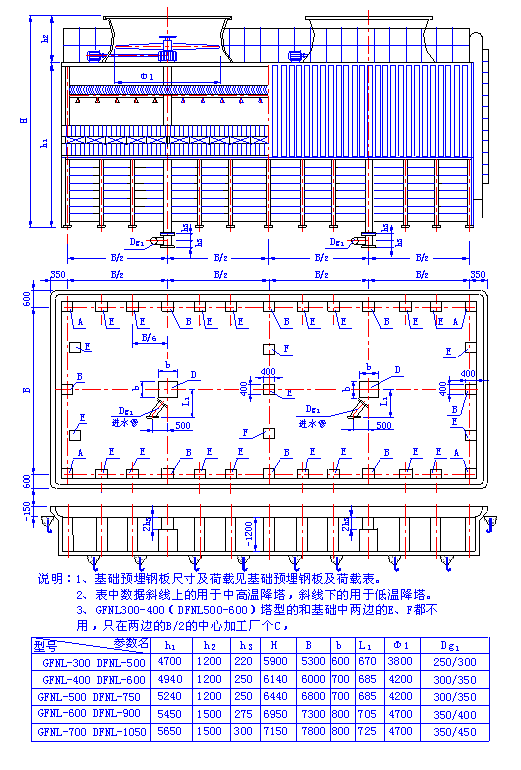

2、GFNL-300~700、DFNL500~1050立面及基礎圖

3、GFNDP-75~400、CFNDP75~400

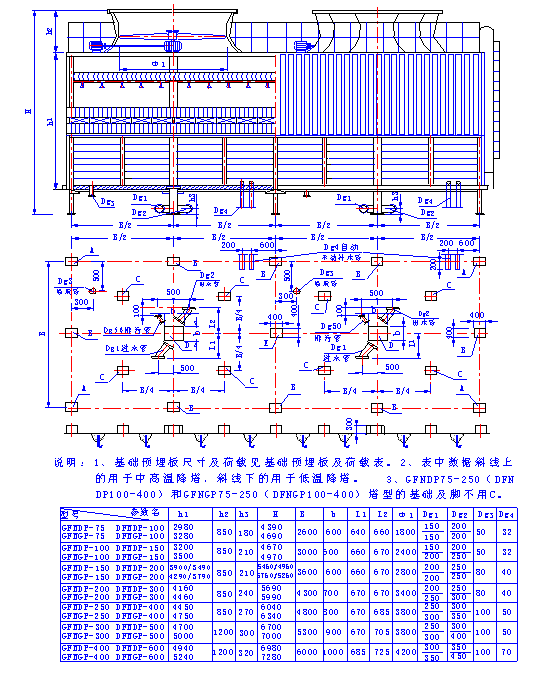

DFNDP100~600 、DFNGP100~600立面及基礎圖

4、GFNDP-500~700、GFNGP500~700、

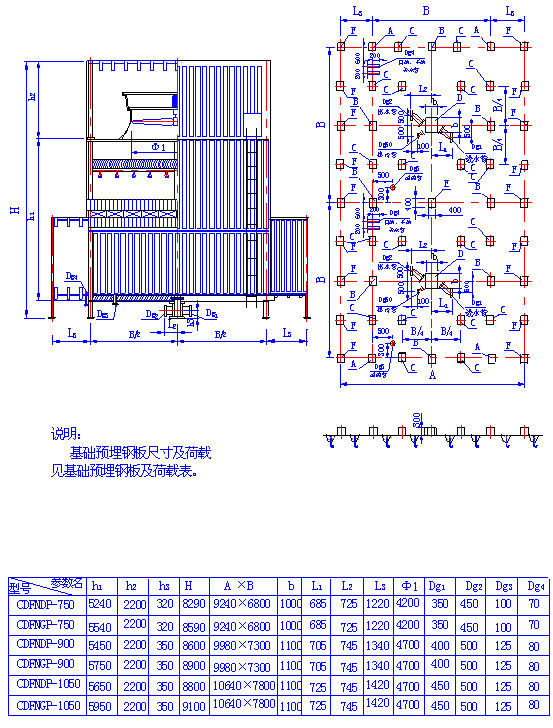

DFNDP-750~1050、DFNGP-750~1050立面及基礎

5、GFN系列中高溫降方形逆流式玻璃鋼冷卻塔主要參數表

說明：
    1、表中所列濕球溫度τ=28℃τ=27℃工況下，△t=5℃時，t1=37℃，t2=32℃；△t=8℃時t1=40℃，t2=32℃的冷卻水量。
    2、表中噪聲值為夜間電機低速運轉，并設有滴水吸聲墊的數值，不設滴水聲墊將比表中數值高5dB（A）

（二）、超低噪聲方形逆流式玻璃鋼冷卻塔

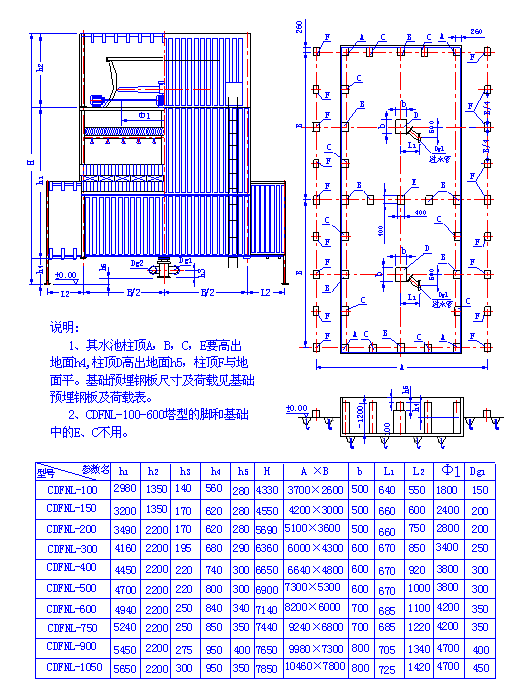

1、CDFNL-100~1050立面及基礎圖

2、CDFNDP-100~600
CDFNGP-100~600型立面及基礎圖



3、CDFNDP-100~600

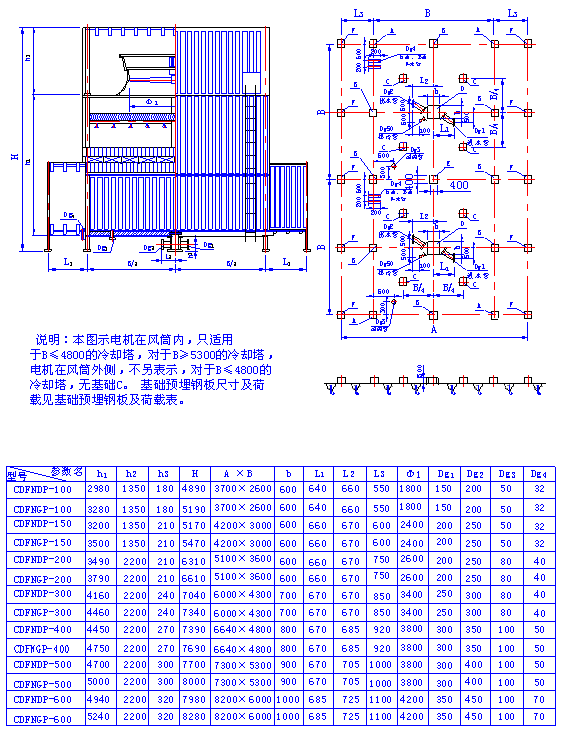

CDFNGP-100~600型立面及基礎


4、CDFN系列超低噪聲方形逆流式玻璃鋼冷卻塔主要參數表

說明：
    1、表中所列濕球溫度τ=28℃τ=27℃工況下，△t=5℃時，t1=37℃，t2=32℃；△t=8℃時t1=40℃，t2=32℃的冷卻水量。
    2、表中噪聲值為夜間電機低速運轉，并設有滴水吸聲墊的數值，不設滴水聲墊將比表中數值高5dB（A）
