鋰電池保護板原理圖
在鋰電池應用中，過度充電是很常見的一種潛在風險。為了保障鋰電池的安全使用，保護板一般來說配置了過充保護功能。這項功能通過精準監管電池的充電狀態，一旦檢測出來過度充電情況，便會自動運行防御機制，以避免電池因過度充電而受損以至于發生意外。
鋰電池保護板過充保護的工作原理

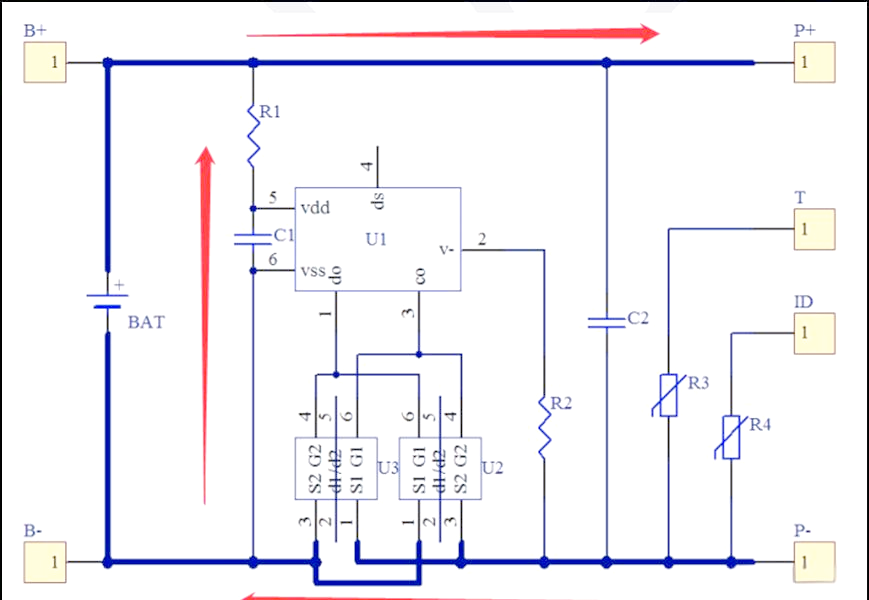

在鋰電池的充電過程中，電池的充電電流會經過一系列的電路路徑。這些路徑中，通常包含兩個雙MOS管(U2、U3)，它們在充電時處于導通狀態。同時，U1的Pin5芯片會實時監控系統電芯正極的電壓波動，這個電壓是與Pin6相比較得出的，因為Pin6是U1的地參考。一旦電芯正極的電壓相對于Pin6超過了設置的過度充電門限電壓，Pin3就可能會運行控制機制，關掉兩個MOS管，進而終止充電，這個時候電池只能通過放電。當電池放電至過度充電恢復電壓以下時，Pin3掌控的MOS管會重新打開，這個時候電池又就可以開始充電。
此外，鋰電池還配備了過放保護功能，以確保電池在使用過程中的安全。
鋰電池的放電電流防御機制
在電池放電過程中，電流會經過兩個雙MOS管(U2、U3)，這兩者均處于導通狀態。這個時候，U1的Pin5芯片會持續監測電芯正極的電壓波動，這一監測工作就是對于Pin6來完成的，因為Pin6為U1提供地參考。一旦電芯正極的電壓少于設置的過放門限電壓，Pin1就可能會運行防御機制，關掉兩個MOS管，進而終止放電，這個時候電池僅能進行充電。
